PLATE GIRDER® Para Muros Rectos

Muros Rectos con PLATE GIRDER
  • Puntal Telescópico

    El Puntal Telescópico EFCO sirve para alinear y aplomar fácilmente el montaje del encofrado. El fijador de Puntal Telescópico EFCO se usa para asegurar el montaje y está diseñado para ser fácilmente anclado al suelo.

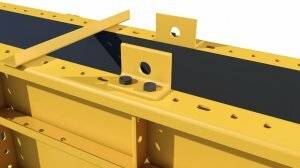

  • Ángulos de Izamiento

    Los Ángulos de Izamiento se empernan directamente a los paneles para permitir el ciclado del equipo con grúa.

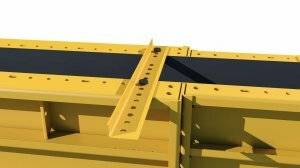

  • Yugo Superior

    Un Tensor Troncocónico EFCO o un Yugo Superior EFCO es todo lo que se requiere para sujetar la parte superior de un montaje de encofrado para muro de 3600 mm de altura.

  • Yugo Inferior

    Los Yugos Inferiores unen paneles opuestos y permiten asegurar los cierres y los fondos de vigas.

  • Esquineros CBC

    Las esquinas interiores y las columnas embebidas se encofran fácilmente usando los Esquineros CBC de EFCO. Este encofrado estándar elimina la necesidad de rellenos de madera fabricados en obra y/o los paneles de dimensiones pequeñas en los muros. Para condiciones estrechas y cerradas, como el interior de núcleos.  Use los esquineros Invertidos CBC combinados con los esquineros CBC para facilitar el desencofrado antes del ciclado.

  • Esquinero Retráctil Manual

    El Esquinero Retráctil Manual de EFCO genera una conexión rápida para las esquinas durante la construcción de núcleos y fosos.

  • Ángulo Exterior EFCO

    El Ángulo Exterior EFCO conecta paneles en las esquinas exteriores.

Encofrado Para Muros Con Paneles Grandes

El sistema de encofrado PLATE GIRDER® de EFCO es excelente para el encofrado de muros, que está diseñado y fabricado para ser ensamblado e izado en secciones grandes. Gracias a los Pernos Rosca Rápida y los Pasadores Rápidos de EFCO, los paneles PLATE GIRDER se pueden ensamblar en conjuntos grandes, limitados solo por la capacidad de su grúa. El sistema ofrece una versatilidad modular y entrega un excelente acabado en el concreto.

PLATE GIRDER® Comparado Con Una Viga Estructural

Los paneles del sistema de encofrado PLATE GIRDER actúan de manera similar a una viga estructural de alma llena y de gran peralte, pero además incluye cuatro importantes características adicionales para actuar como encofrado.

Durabilidad

La lámina de acero de alta resistencia en el panel EFCO actúa como el patín de una viga y también como la cara de contacto del encofrado.

Autoportancia

El bloque de conexión de los paneles PLATE GIRDER de EFCO asegura la transferencia de las cargas entre las bridas de los paneles individuales. Esto le da al sistema PLATE GIRDER su extraordinaria capacidad autoportante y les permite a los contratistas vaciar concretos aéreos sin necesidad de costosos y complicados sistemas de apuntalamiento.

Encofrado del Concreto

Las costillas de acero de los paneles PLATE GIRDER trabajan no solo como rigidizadores de la cara de contacto, sino que también actúan como vigas transfiriendo las presiones horizontales del concreto líquido desde la cara de contacto hasta las bridas superior e inferior del panel.

Versatilidad Modular

Los paneles del sistema de encofrado PLATE GIRDER® están disponibles en tamaños modulares de diferentes largos y anchos que pueden ser fácilmente conectados entre sí, ofreciendo flexibilidad para ajustarse a las condiciones cambiantes de la obra.

CARACTERÍSTICAS Y BENEFICIOS

  • Modular
  • Cara de contacto completamente en acero que entrega un acabado uniforme
  • Autoportante
  • Menor número de tensores representa mayor productividad
  • Paneles y ensambles grandes
  • Tensores troncocónicos
previous arrow
next arrow
Slider

ENCOFRADO CON COSTILLAS-Z QUE FACILITAN EL ACCESO

El diseño de la Costilla-Z de EFCO le permite al trabajador subir al encofrado sin necesidad de una escalera, siempre usando el equipo de seguridad apropiado. Las Costillas-Z, espaciadas cada 300 mm, le dan resistencia estructural al panel y minimizan la deflexión de la cara de contacto. Tanto el diseño como la ubicación de las Costillas-Z ayudan a mantener la cara de contacto plana. Al colocar las Costillas-Z con su retorno hacia arriba, los trabajadores tienen un apoyo para manos y pies. Las Costillas-Z también ofrecen un excelente lugar para almacenar Tensores RT y otros accesorios entre vaciados y cuando se izan los encofrados.

CONCRETO CON ACABADO DE ALTA CALIDAD

Los encofrados completamente de acero de EFCO producen concreto de la más alta calidad. La cara de contacto de acero de alta resistencia de los paneles EFCO se extiende hasta el extremo de cada panel, de manera que la junta entre paneles deja solo una línea sencilla en el concreto. Los paneles de acero de EFCO le entregan estructuras de dimensiones precisas con acabado superior de concreto.
