EFCO LITE® para Muros Rectos

Sistema de Encofrado EFCO LITE

  • EFCO LITE - Z-Ribs

    COSTILLAS-Z

    Las COSTILLAS-Z de acero, separadas cada 225 mm, van a lo ancho del panel recibiendo la robusta cara de contacto e incrementando la capacidad de soporte de la misma. Su diseño es en forma de “Z” y están soldadas directamente a la cara de contacto. El alma de las COSTILLAS-Z tiene perforaciones para colocar los pernos rosca rápida cuando los paneles se están ciclando. Estas perforaciones también pueden utilizarse para fijar accesorios, como por ejemplo, andamios. Cuando los paneles EFCO LITE son usados con las Costillas-Z en posición horizontal, por ejemplo para encofrar columnas, colóquelas con el retorno hacia arriba. Esto provee apoyo para manos y pies para subir fácilmente al encofrado, siempre usando el equipo de seguridad apropiado.

  • EFCO LITE Bottom Yokes

    Yugo Inferior

    Los Yugos Inferiores unen paneles opuestos y permiten asegurar los cierres.

  • EFCO LITE Combination Bias Corners

    Esquineros CBC

    Las esquinas interiores y las columnas embebidas se encofran fácilmente usando los Esquineros CBC de EFCO. Este encofrado estándar elimina la necesidad de rellenos de madera fabricados en obra y/o los paneles de dimensiones pequeñas en los muros. Para condiciones estrechas y cerradas, como el interior de núcleos, use los Esquineros Invertidos CBC combinados con los Esquineros CBC para facilitar el desencofrado antes del ciclado.

  • EFCO LITE Corner Bearing Blocks

    Bloques de Conexión

    Grandes conjuntos de paneles ensamblados se pueden mover fácilmente como una sola unidad. Los bloques de conexión reforzados de las esquinas entregan resistencia estructural al sistema y continuidad a los paneles ensamblados.

  • EFCO LITE Grade Strips & Reveals

    Pletinas Niveladoras y Altorrelieves

    Utilice los tornillos autoperforantes de EFCO para una fácil aplicación y fijación para garantizar que los elementos queden seguros.

  • EFCO LITE Lifting Eyes

    Ángulos de Izamiento

    Los Ángulos de Izamiento se empernan directamente a los paneles para permitir el ciclado del equipo con grúa.

  • EFCO LITE Outside Angle Corners

    Ángulos Exteriores EFCO

    Los Ángulos Exteriores EFCO conectan los paneles en las esquinas exteriores.

  • EFCO LITE Pipe Bracing

    Puntal Telescópico

    El Puntal Telescópico EFCO sirve para alinear y aplomar fácilmente el montaje del encofrado. El Fijador de Puntal Telescópico EFCO se usa para asegurar el montaje y está diseñado para ser anclado fácilmente al suelo.

  • EFCO LITE Quick Clamp

    Perno Rosca Rápida EFCO y Mordaza Rápida EFCO

    Utilice el Perno Rosca Rápida y la Mordaza Rápida EFCO para unir rápidamente los paneles y alinear las juntas verticales, gracias al pasador que facilita la conexión a través de las bridas.

  • EFCO LITE Rugged Tie

    Tensores RT EFCO

    Gracias a la gran capacidad de los Tensores RT, con carga de trabajo de 133 kN, se utilizan menos tensores por metro cuadrado de encofrado. Cada Tensor RT tiene solo tres piezas. Esto resulta en un importante ahorro de mano de obra en la colocación y rotación de los tensores y en la reparación de agujeros. Además, el Tensor RT no tiene consumibles.

  • EFCO LITE Scaffold Brackets

    Brazos de Andamio

    Se fijan al encofrado para una rápida instalación. Se utilizan en conjunto con las plataformas de andamios, pasamanos y barreras protectoras suministrados por el contratista para brindar un andamiaje seguro y un fácil acceso para el armado del encofrado y el vaciado del concreto. Pueden utilizarse pasamanos de madera o tubos metálicos.

  • EFCO LITE SUPER STUD

    SUPER STUD

    El SUPER STUD es la columna vertebral del sistema EFCO LITE; con él se logran muros rectos aun cuando se usen múltiples paneles e igualmente sirve como elemento de aplome y alineamiento del sistema. El Tope de Tensor distribuye las cargas uniformemente en el SUPER STUD.

  • EFCO LITE Top Yoke

    Yugos Superiores

    Un Yugo Superior es todo lo que se requiere para sujetar la parte superior de un montaje de encofrado para muro de tres metros de altura.

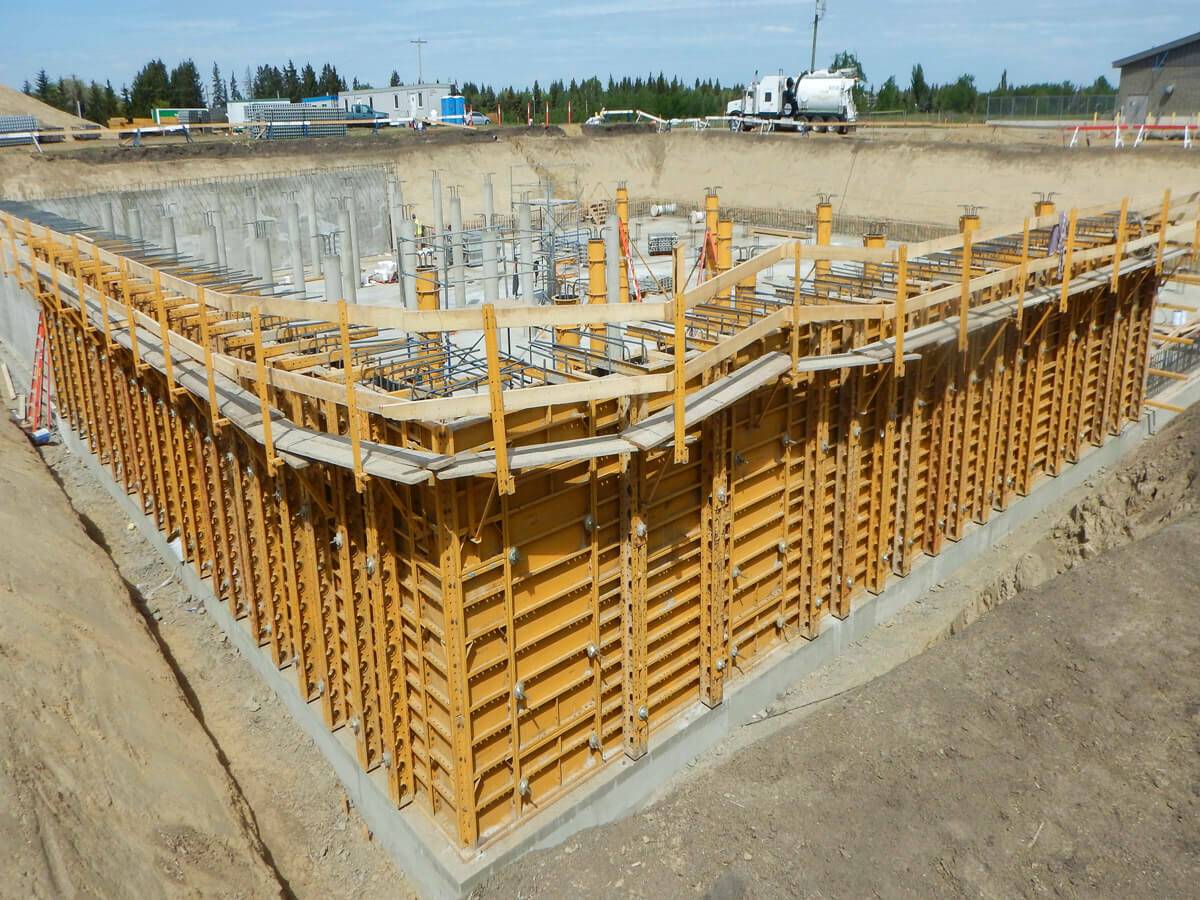

Encofrado Liviano y Ensamblable para Muros Altos

EFCO LITE® es un completo sistema de encofrado liviano. Es la solución liviana en encofrados ensamblados para muros altos.

APLICACIONES CON EFCO LITE®

Cualquiera que sea la aplicación, grande o pequeña, EFCO LITE es el sistema de encofrado liviano que le ofrece características de equipo de uso pesado. Dentro de las aplicaciones típicas se encuentran:

  • Edificios de gran altura
  • Apartamentos
  • Sótanos
    • Cimentaciones
    • Muros a corte
    • Encofrado de muros a una cara
  • Plantas de tratamiento de agua
    • Tanques con canaletas
    • Ménsulas continuas
    • Muros divisorios
  • Edificios comerciales
  • Centros comerciales
  • Hospitales
  • Hoteles
  • Muros de contención

CARACTERÍSTICAS Y BENEFICIOS

  • Panel de 115 mm de espesor
  • Excelente alineamiento de las juntas entre paneles
  • Disponibilidad de esquineros y esquineros invertidos
  • Operación en grandes ensambles de encofrado
  • Acabado con una junta sencilla
  • Fácil acceso a los paneles
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
EFCO LITE Walls
previous arrow
next arrow

EFCO LITE® le permite vaciar el concreto más rápido en muros altos, ya que tiene 57 kPa de capacidad de presión de vaciado. También le permite reducir tanto el tamaño como el costo de la grúa y aumentar la productividad, puesto que los paneles pueden ensamblarse en grandes conjuntos al nivel del suelo y luego izados a su posición de vaciado.

La Mordaza Rápida es un ensamble de una sola pieza que automáticamente une y alinea las juntas entre sistemas de encofrado, incluyendo los Esquineros CBC y los paneles de relleno. La Mordaza Rápida de EFCO tiene un pasador que se inserta a través de las bridas de paneles adyacentes y no solo garantiza la unión de los paneles sino entrega resistencia al corte en la junta.

Los paneles EFCO LITE utilizan todos los accesorios EFCO y están diseñados con bridas de uso pesado que los hacen compatibles con otros sistemas EFCO como PLATE GIRDER® y REDI-RADIUS®.

Los paneles fabricados completamente en acero, con su cara de contacto también en acero, le entregan un encofrado de alta calidad que produce concreto liso, con acabado superior y, en la mayoría de los casos, consistentemente el concreto tiene acabado “a la vista”. Las complicadas esquinas y pilastras se pueden manejar fácilmente con los Esquineros CBC de EFCO.
