Ninguna Curva es Igual a Otra: Renovación de 27 aliviaderos antiguos en una presa centenaria del río Mississippi

Keokuk, Iowa

Restauración de un hito en el río Misisipi

La presa hidroeléctrica de Keokuk ha permanecido en pie sobre el río Misisipi durante casi un siglo. Genera energía limpia y ayuda a gestionar el flujo de agua entre las orillas de Iowa e Illinois. A lo largo de las décadas, toda esa agua del río fue desgastando las caras de concreto que guían el agua a través de la presa. Michels Construction, Inc. está ahora restaurando esas caras, 27 aliviaderos en total. Cada uno es una curva en forma de S conocida como “ogee” (ogiva). Esta obra restaura una pieza vital de la infraestructura regional dejándola como nueva, mantiene fluyendo la energía limpia y preserva un hito en el que la región ha confiado durante generaciones.

Una alianza a la medida de un trabajo complejo

Michels Construction es un contratista de obras civiles pesadas preparado para proyectos difíciles, con años de experiencia en trabajos exigentes de agua e infraestructura. La restauración de Keokuk es un proyecto de varios años, exactamente el tipo de desafío que recompensa esa experiencia. Cuando la empresa comenzó a planificar, recurrió a EFCO, un socio con el que ha trabajado durante mucho tiempo. El desafío era más difícil de lo que parecía: renovar decenas de aliviaderos curvos y desgastados mientras se anclaban los encofrados a los muros existentes de la presa. La solución de EFCO comenzó con paneles REDI-RADIUS® con ventanas de vaciado, que con su cara de contacto de acero dieron a cada ogiva un acabado curvo. Los componentes E-BEAM y SUPER STUD® formaron el armazón de soporte detrás de ellos. En lugar de fabricar piezas personalizadas únicas, EFCO utilizó en todo momento equipo estándar de su catálogo, una decisión que ayudó con el costo, el cronograma y el valor a largo plazo.

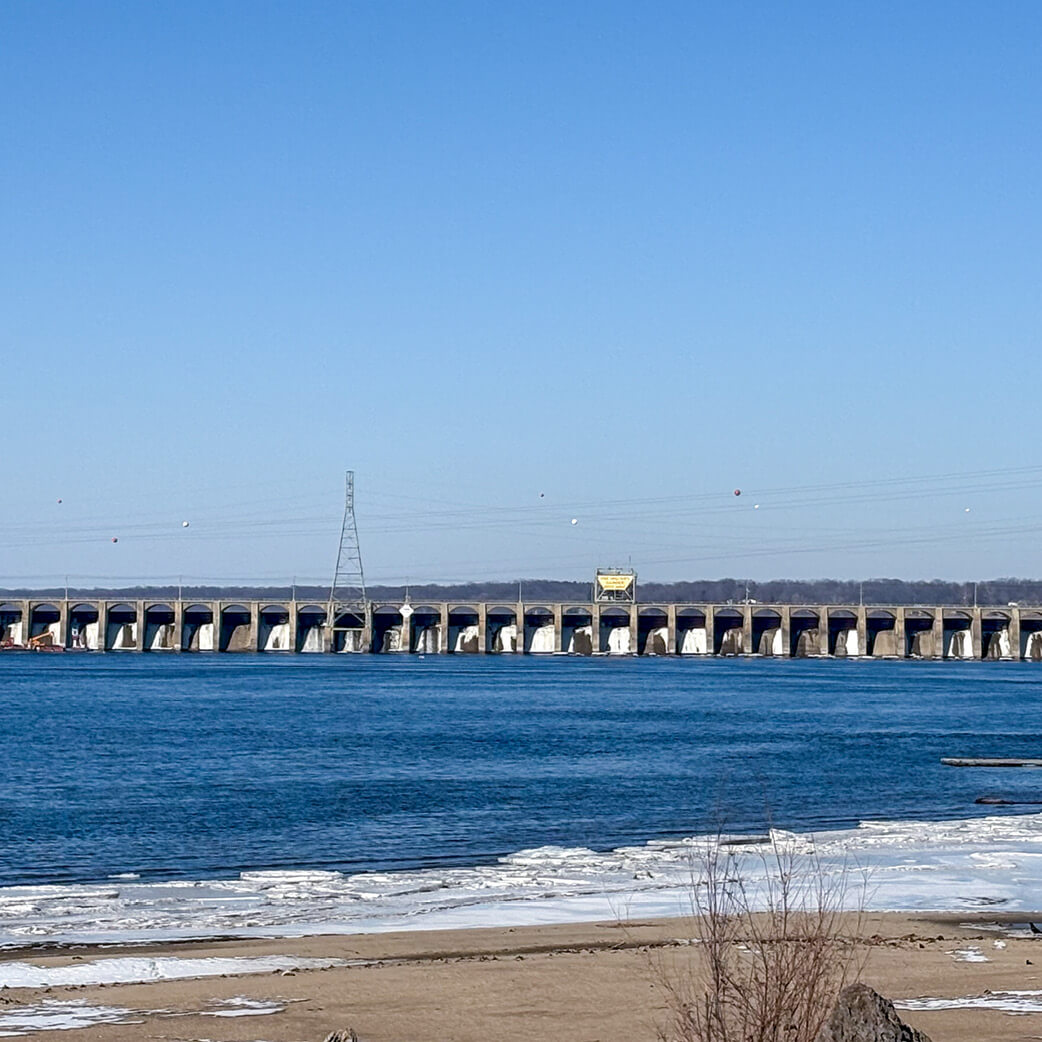

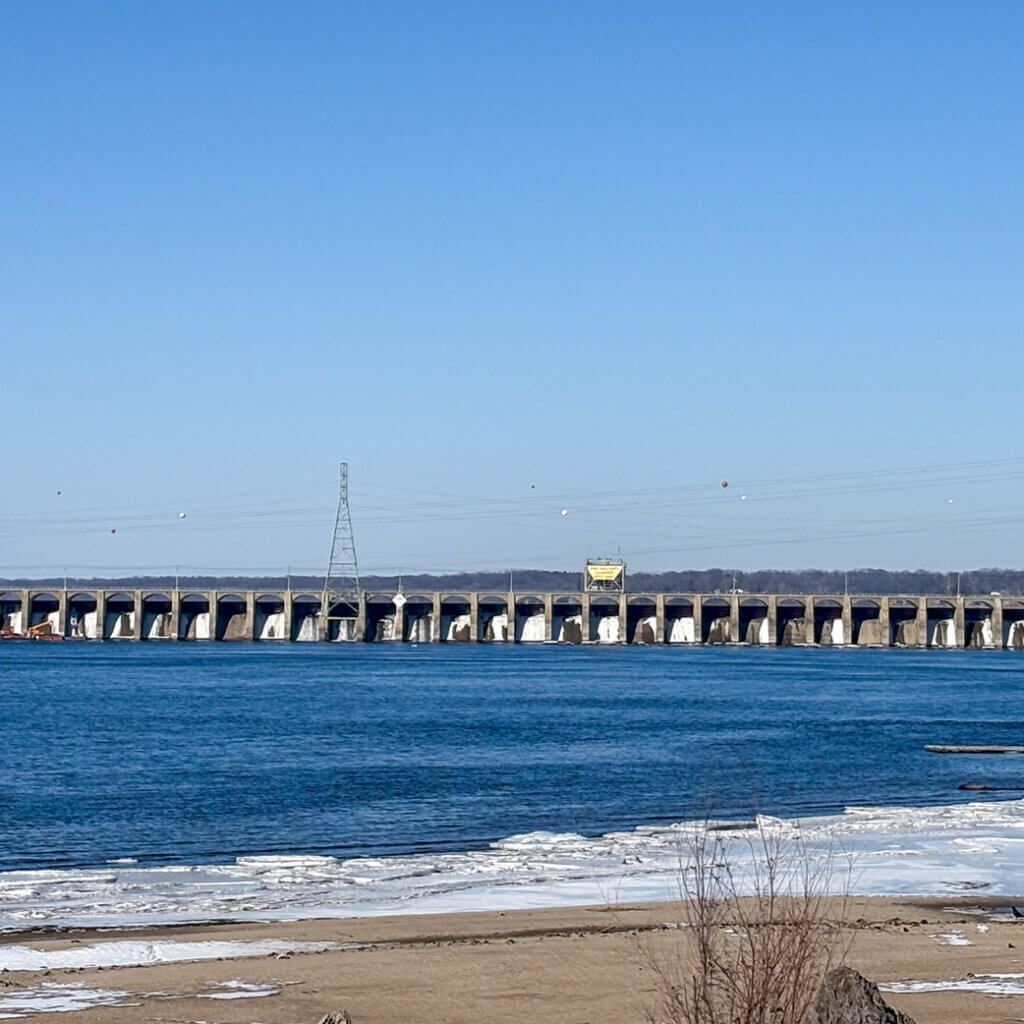

Distance view of the Keokuk Spillway in Keokuk, Iowa. The restoration tackles a deceptively complex challenge, refacing dozens of curved spillway surfaces while securely anchoring formwork to the existing aging dam structure.

Construyendo un “esqueleto” para curvas compuestas

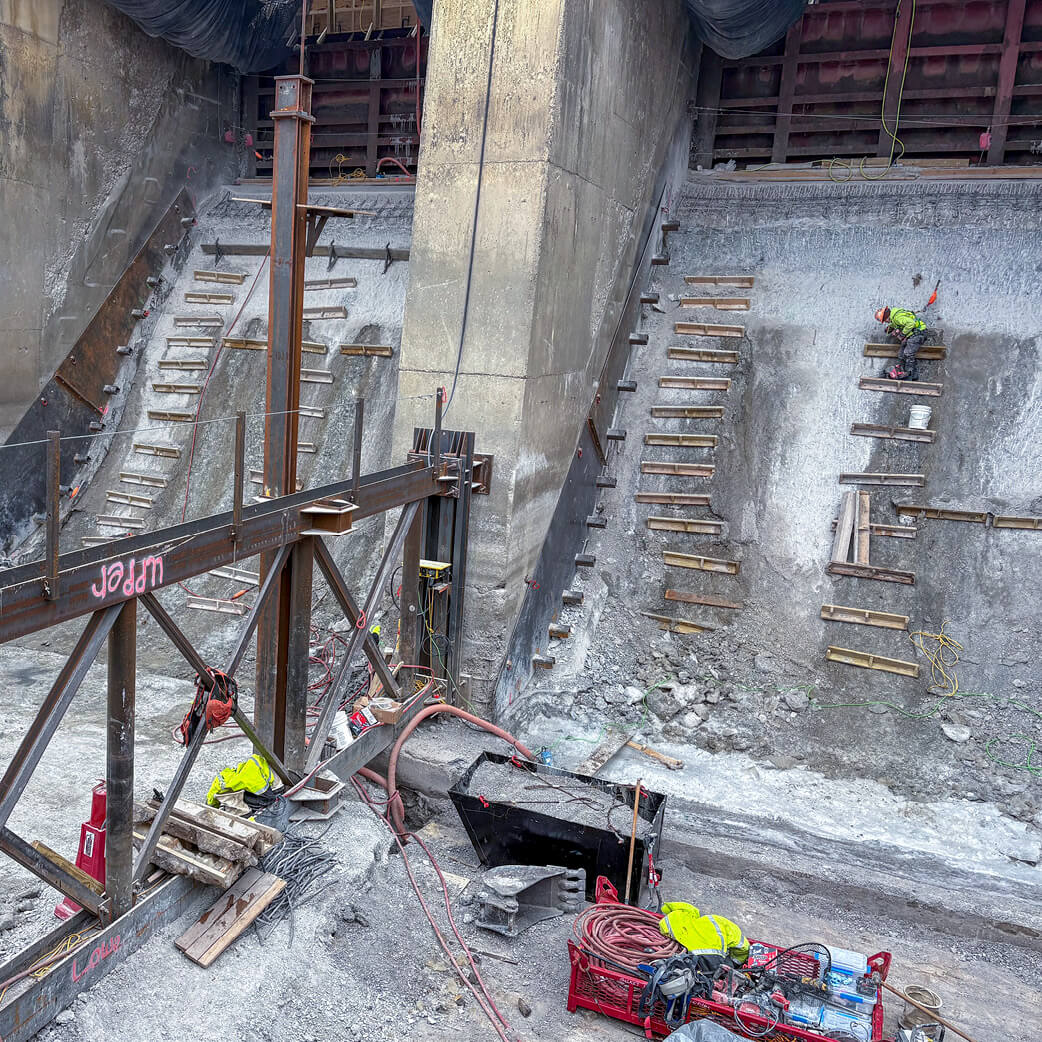

Una ogiva es una curva en forma de S colocada de lado, y no hay dos iguales en toda la presa. Un siglo de flujo del río ha desgastado cada una de forma ligeramente distinta. Las curvas eran demasiado pronunciadas para encofrarlas en un solo vaciado, y el concreto nuevo debía unirse a la estructura antigua. Por eso EFCO dividió cada aliviadero en dos partes: un ensamble inferior y uno superior. Eso sumó dos vaciados por ogiva, es decir, 54 vaciados en los 27 aliviaderos. Los paneles REDI-RADIUS® daban forma a la curva. Configurados una sola vez sobre la mesa de curvado, los paneles de acero mantienen ese radio vaciado tras vaciado, por lo que las cuadrillas nunca tuvieron que volver a ajustarlos entre usos.

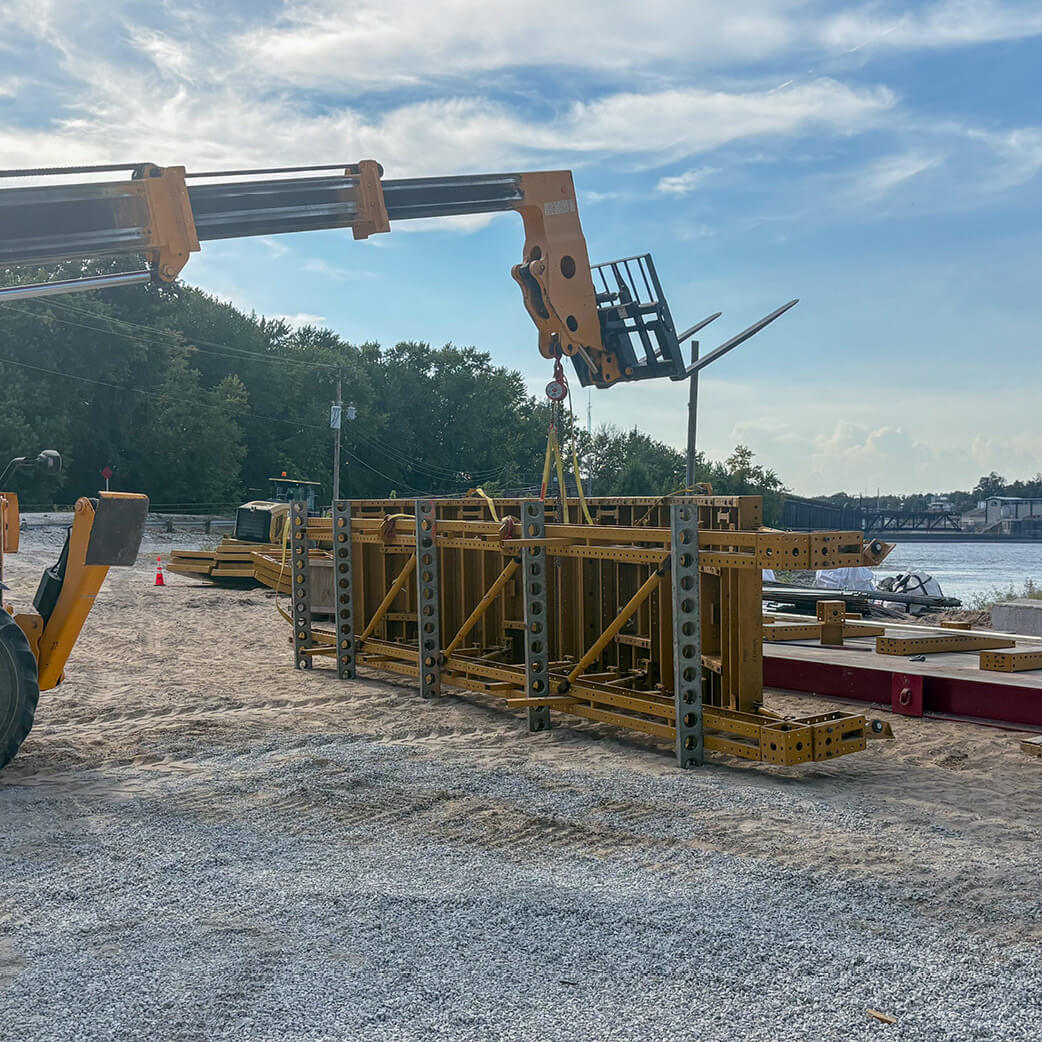

Los componentes E-BEAM y SUPER STUD® formaron una columna rígida que recorría todo el encofrado, a la que las cuadrillas apodaron el “esqueleto”. Esta columna mantenía el ensamble con un radio fijo, mientras viajaba de la mesa de curvado a la barcaza y hasta la presa. Los paneles colgaban debajo de ella, con Puntales Telescópicos HD sujetándolos desde arriba y tensores hembra anclándolos desde abajo, de modo que el concreto húmedo no pudiera empujar los encofrados hacia arriba mientras se llenaba y fraguaba. Como la columna permanecía conectada durante todo el vaciado, también servía como marco de izaje para levantar cada sección hasta su lugar.

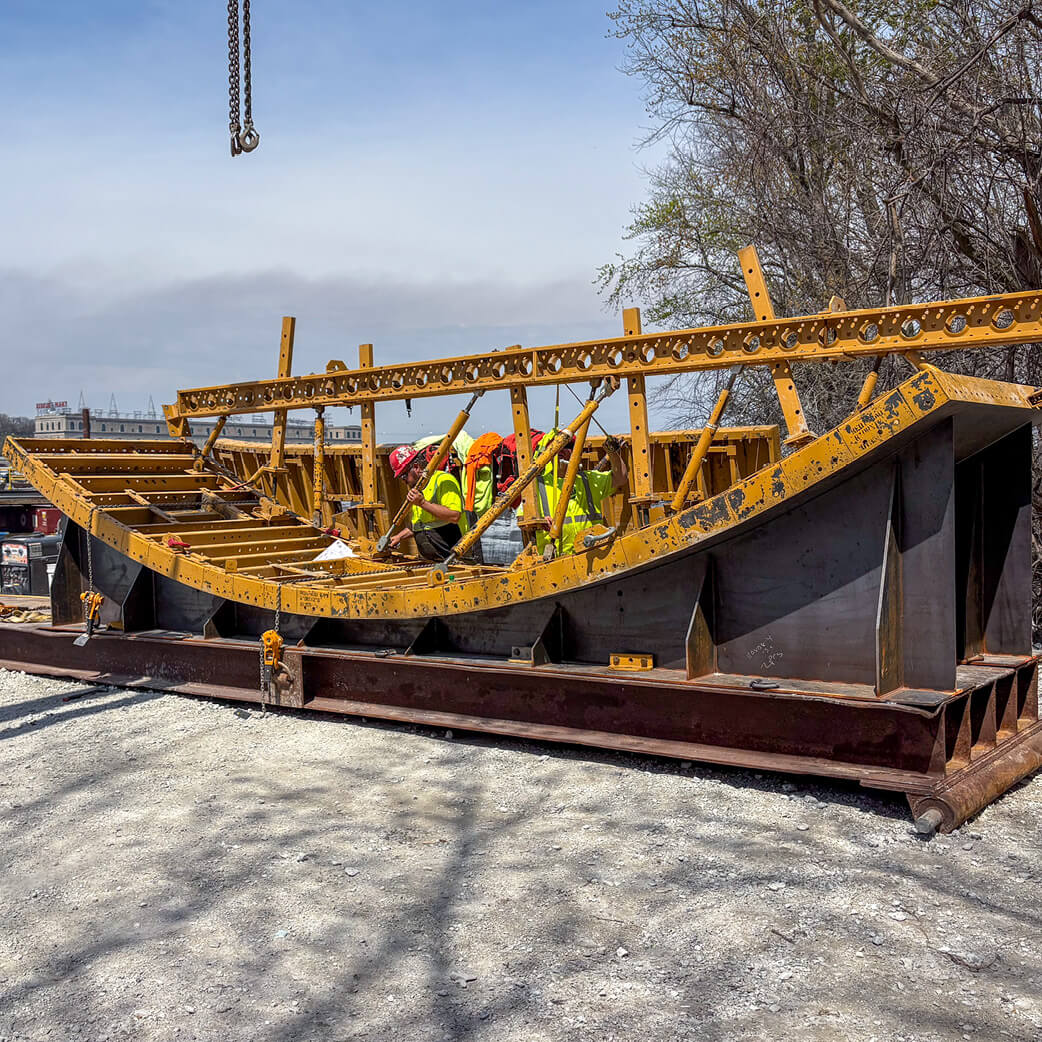

Crews finishing the steel face of a REDI-RADIUS® spillway form in the yard. Shaped just once, it holds the ogee’s radius pour after pour, with the E-BEAM & SUPER STUD® ‘skeleton’ keeping the assembly true from the yard to the barge.

Equipo estándar, un valor duradero

El argumento comercial se centró en mantener todo estandarizado. EFCO construyó la solución con componentes estándar en lugar de fabricar piezas únicas. Eso redujo tanto los costos de equipo como los plazos de entrega, un camino directo hacia el Costo Más Bajo de Concreto Vaciado en Obra (LIPCC, por sus siglas en inglés), que guía todos los proyectos de EFCO. Michels compró todo el equipo. Debido a que el armazón SUPER STUD® es equipo estándar, conserva su valor mucho después de Keokuk y puede ponerse a trabajar de inmediato en los próximos proyectos de la empresa. EFCO también suministró dos juegos completos de encofrado. Eso permitió a las cuadrillas armar el siguiente ensamble mientras se vaciaba el anterior, manteniendo un progreso constante en una obra que se espera dure años. Los sistemas también fueron diseñados para ensamblarse y ciclarse repetidamente sin perder precisión, de modo que las cuadrillas pudieran renovar una ogiva tras otra con menos mano de obra y resultados más predecibles. Ese tipo de proceso repetible es lo que mantiene en curso una restauración por varios años.

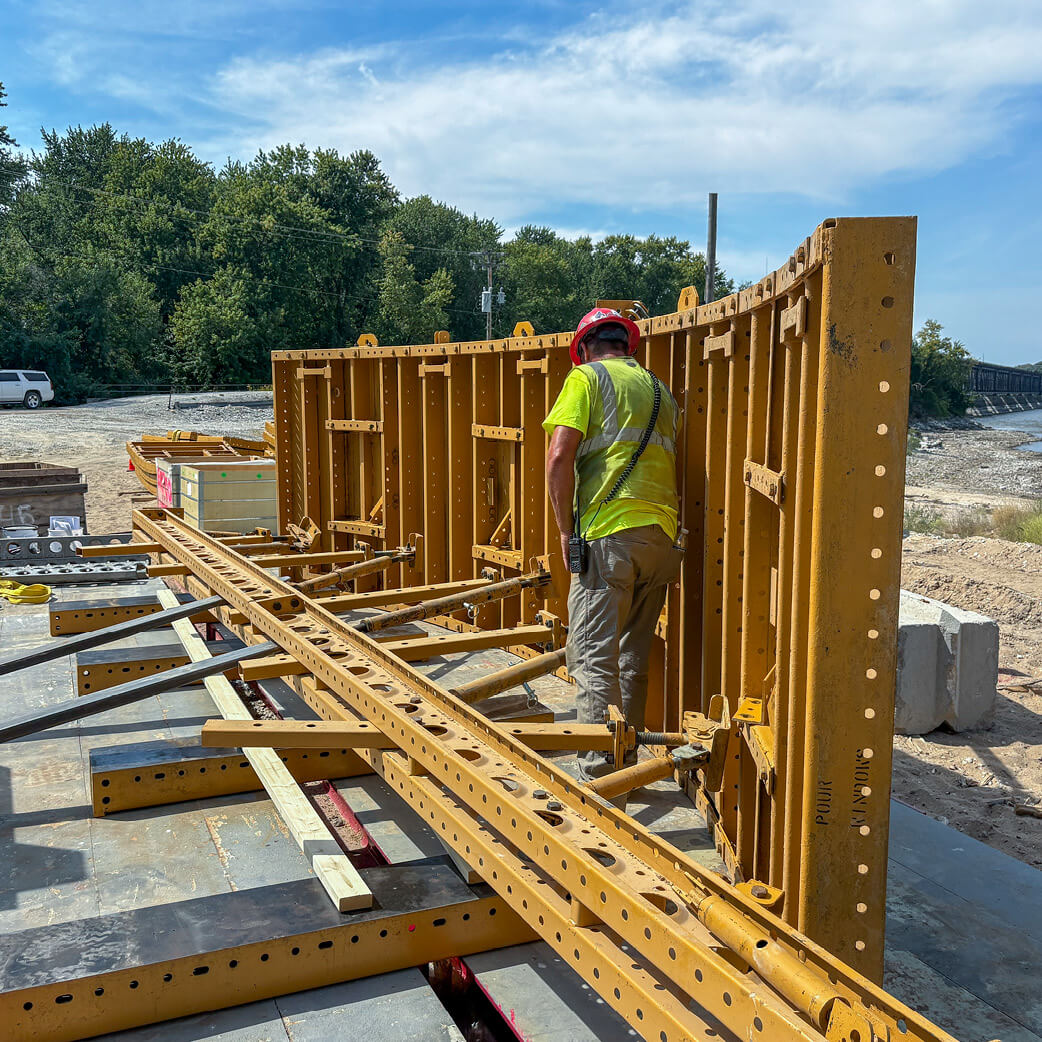

Crew member walking along the steel REDI-RADIUS® form set on its side. The same structural backbone that keeps the forms rigid during placement also serves as the picking frame for crane operations, simplifying the entire forming sequence.

Ingeniería en torno a una barcaza y una grúa

El acceso condicionó casi todas las decisiones de este trabajo. La obra se ubicaba sobre el río, y la capacidad de las grúas era limitada. Cada encofrado debía trasladarse del área de ensamblaje a una barcaza y luego hasta la presa, por lo que debía ser rígido y a la vez fácil de manejar. Los ingenieros de EFCO modelaron la geometría inusual en Revit. El software produjo planos 3D claros que mostraban cómo encajaban los ensambles antes de que cualquier pieza llegara al agua. El proceso de curvado también requirió un nuevo enfoque. Normalmente, las cuadrillas dan forma a los paneles REDI-RADIUS® en posición horizontal sobre la mesa de curvado. En este caso, el Servicio de Campo EFCO trazó el perfil e hizo que el equipo diera forma a los paneles de pie. Un mejor ajuste para la pronunciada curva en S y un método poco común en una obra. A medida que avanzaba el trabajo, el equipo construyó una plantilla de acero en la que se colocaba cada panel después de desencofrarlo. Como el REDI-RADIUS® mantenía su radio, la plantilla funcionaba como una verificación rápida: las cuadrillas podían confirmar que un encofrado seguía siendo preciso y corregir cualquier pequeña desviación, sin necesidad de medirlo desde cero cada vez. Durante todo el proceso, EFCO mantuvo a un ingeniero, un supervisor de campo, un gerente de distrito y un gerente de área involucrados en la planificación, con el Servicio de Campo en el sitio junto a las cuadrillas para mantener el trabajo seguro y eficiente.

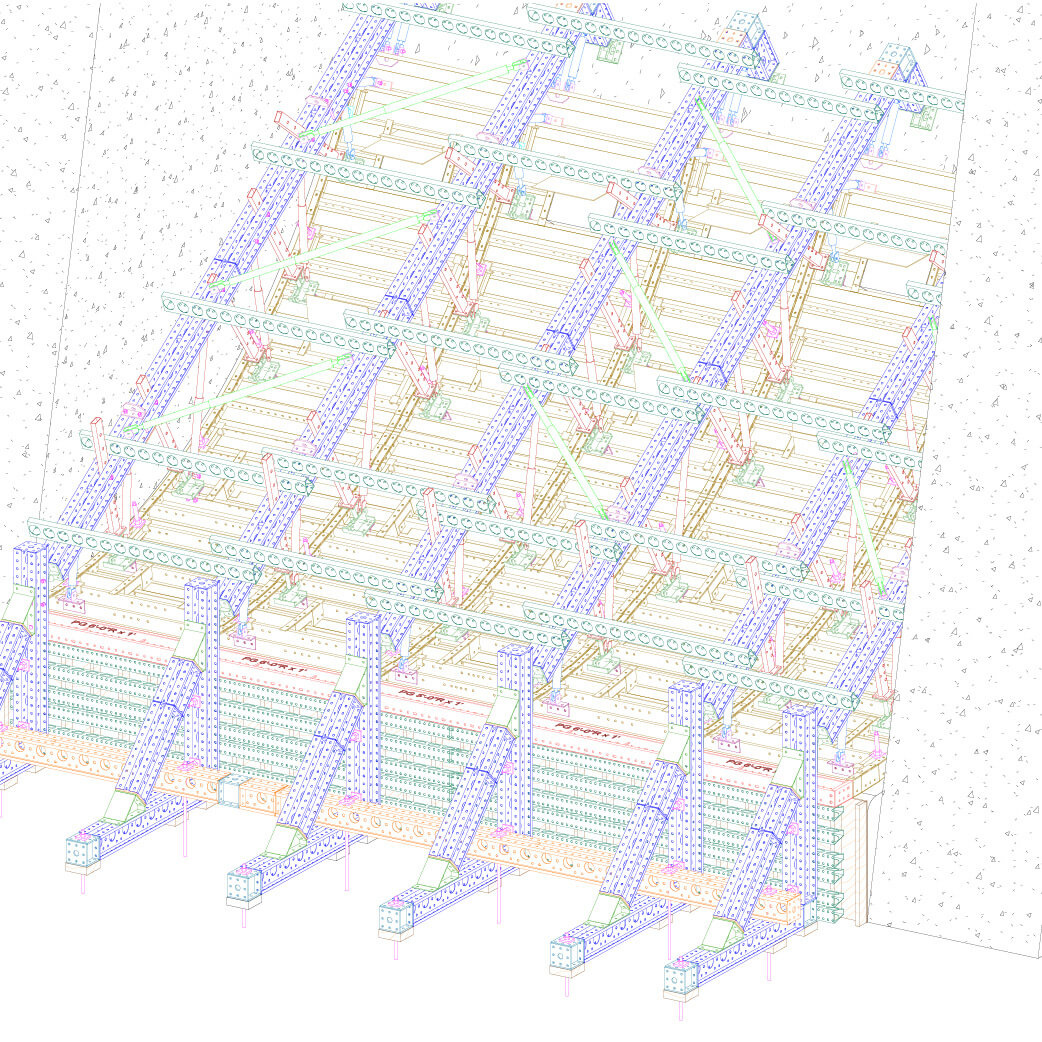

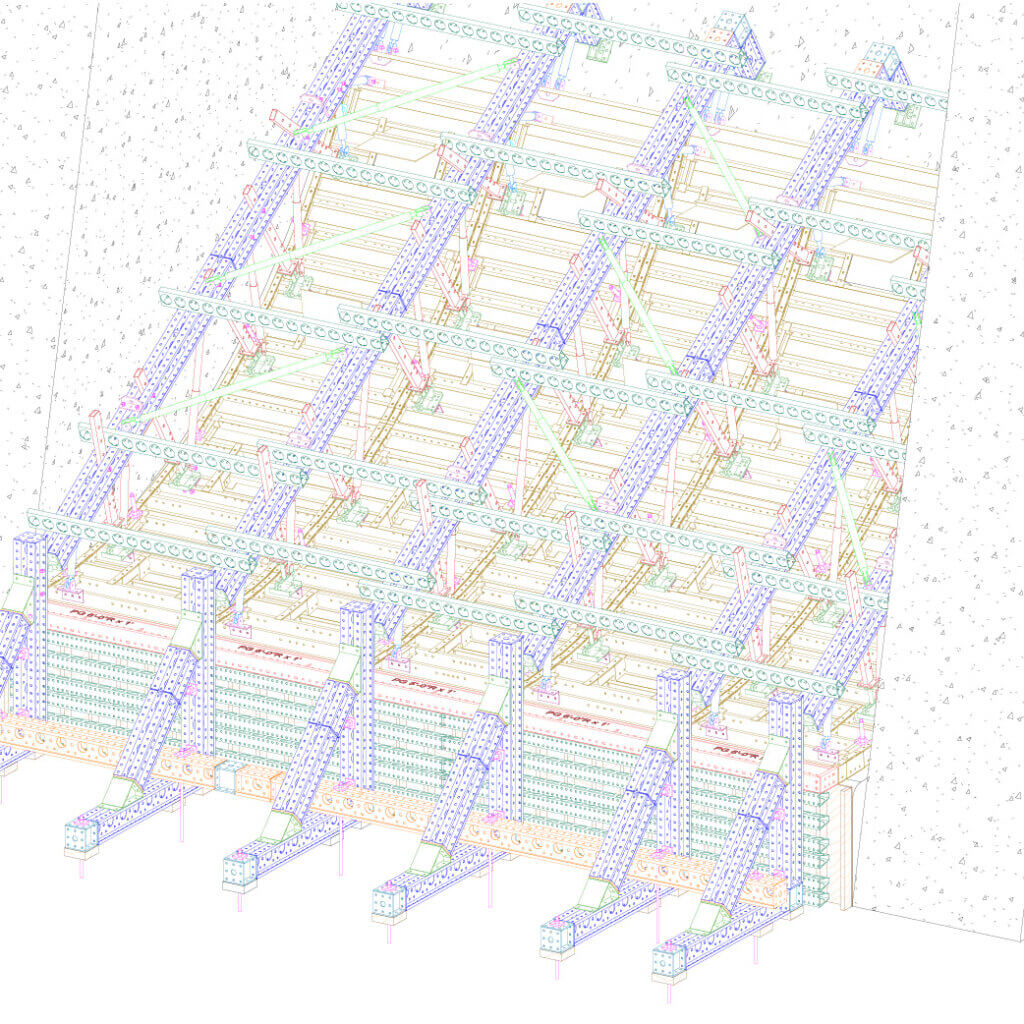

Detailed Revit drawing of the spillway, showing the different components in various colors. EFCO's engineers modeled the unusual geometry in Revit. The software produced clear 3D drawings that showed how the assemblies fit together before any piece reached the water.

Por qué Michels eligió a EFCO

Michels eligió a EFCO para Keokuk porque el trabajo necesitaba más que encofrados alquilados. Necesitaba un socio de ingeniería listo para resolver un problema fuera de lo común, desde la primera reunión de planificación hasta el último vaciado. EFCO entregó un sistema con cara de contacto de acero lo suficientemente preciso para recrear decenas de curvas únicas. Era lo bastante ligero para transportarse en barcaza dentro de los límites ajustados de la grúa, y estaba construido enteramente con equipo estándar que Michels puede reutilizar durante años. Igual de importante, EFCO insistió en contar con un plan claro sobre cómo se construiría, colocaría y vaciaría cada aliviadero. Eso significó aportar ingeniería real y conocimiento de campo, no solo entregar equipo. Esta combinación de resolución práctica de problemas, apoyo constante en terreno y sistemas estándar y reutilizables es la forma en que EFCO ayuda a los contratistas a alcanzar el Costo Más Bajo de Concreto Vaciado en Obra. También es la razón por la que Michels sigue confiando en EFCO para sus trabajos de concreto más exigentes.
